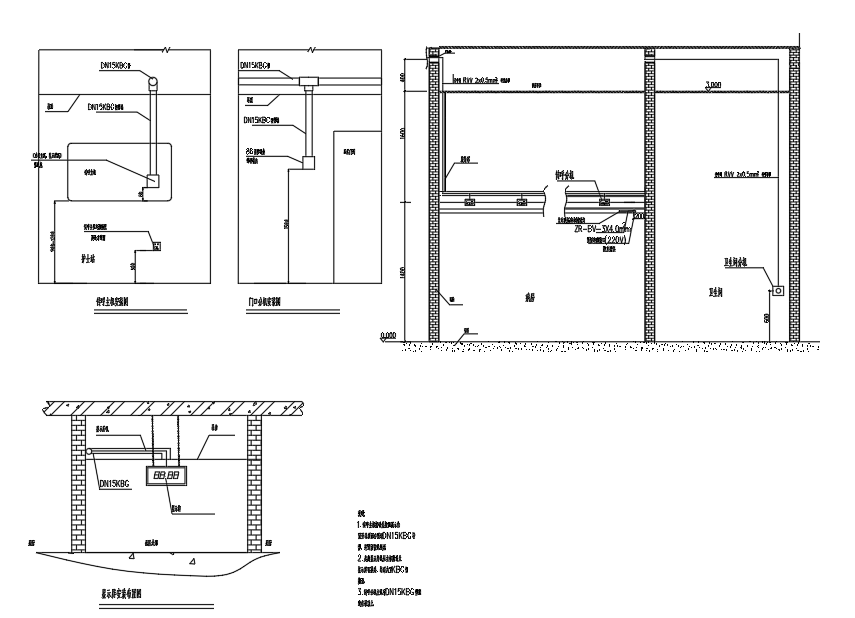

系统核心设备安装规范

护士站主机作为系统的控制中枢，应安装在护士站工作台面或便于操作的墙面位置，确保值班人员能够直接观察显示屏状态并进行便捷操作。安装环境需避免阳光直射显示屏表面，同时远离潮湿区域和强电磁干扰源。设备连接必须可靠接入系统主干网络和独立电源线路，并完成符合规范的保护性接地。

病床分机作为患者直接操作设备，其安装位置需经过精心考量。通常安装在床头医疗设备带上或侧方墙壁，安装高度一般控制在距地面1.3m至1.4m的范围内，确保患者处于卧姿时能够轻松触及。安装牢固性必须得到保证，且与医疗气体终端、电源插座等设备保持足够的安全距离。分机上的呼叫按钮需要具备明确的标识和清晰的手感触觉。
卫生间紧急呼叫装置是保障患者安全的关键设备，必须安装在坐便器旁侧墙面易于触及的位置。该设备必须具备符合医疗场所要求的防水等级，能够适应卫生间潮湿环境。一般采用大型防水按钮或拉绳式触发装置，确保患者在紧急状况下能够可靠触发报警信号。

病房门口指示灯安装在病房门框上方或侧方醒目位置，承担着在走廊区域显示病房呼叫状态的功能。安装高度通常控制在离地两米至两米二之间，便于护理人员在走廊中远距离识别。指示灯的颜色显示和闪烁模式应统一规范，安装位置需保证视角开阔无遮挡。

线路工程要求

所有系统线缆，包括通信传输线和设备电源线，均应采用独立穿管敷设方式，严格避免与电力电缆同管敷设或长距离平行布线。当线路必须交叉时，应采取垂直交叉方式并实施有效的屏蔽措施。在线缆两端必须设置清晰、永久性的标识，便于日后维护和检修。

安装质量控制与测试流程

安装施工全过程必须符合国家电气安装规范及智能建筑工程相关标准。每个独立设备安装完成后，应立即进行单体功能测试，验证基本操作是否正常。在所有设备安装完毕后，必须进行完整的系统联合调试，模拟测试各类呼叫发起、语音对讲、报警提示、状态复位等全部功能，确保信号传输准确稳定、语音通信清晰可辨。
系统调试完成后，需要对所有设备地址与物理床位位置进行精确对应编码，建立完整的设备位置数据库。最后阶段必须对护理单元工作人员进行操作培训，确保每位使用者都能够正确掌握系统操作方法。

医用有线呼叫对讲系统的可靠性建立在规范的安装基础之上。从设备定位到线路敷设，从单体测试到系统联调，每个环节都需要严格按照技术标准执行。只有通过严谨的工程实施和完整的质量控制，才能确保这套生命线通信系统在医院日常运营中长期稳定运行，真正发挥其提升护理质量、保障患者安全的核心价值。随着医疗技术的发展，有线呼叫系统也在不断融合新技术，但其基于可靠物理连接的核心优势，使其在关键医疗场景中始终保持重要地位。

一、线材构成与布线结构不同 两线制系统：通常仅使用一对线缆（如RVV双绞线）连接主机与所有床头分机。这对线缆同时负责供电和信号传输。布线结构呈简单的星型或树型，所有分机并联在这对总线上。 总线制系统：除了一对用于供电和基本通信的电源总线外，通常还设有独立的专用通信总线（如屏蔽双绞线）。分机通过地址编码方式挂接在总线上。布线结构为总线型，所有设备串联或并联在一条或多条总线上。

二、系统功能与扩展性不同 两线制系统：功能相对固定，分机通常为固定编码或顺序响应，系统容量较小。增加或更改分机可能影响整条线路，扩展性较弱。 总线制系统：分机具有独立地址码，主机可精准识别每个分机。系统支持更多功能，容量大。通过总线扩展，新增或调整分机较为方便，扩展性较强。

三、工作原理与通信方式不同 两线制系统：采用模拟信号或简单的数字编码，通过电压或电流变化传递呼叫状态。信号处理较为简单，信息量有限。 总线制系统：采用数字通信协议（如RS-485），在专用通信总线上进行双向数字信号传输。可传输地址信息、状态数据及控制指令，信息传输更可靠，抗干扰能力通常更强。

四、安装与维护特点不同 两线制系统：布线简单，安装便捷，成本较低。但故障排查时可能需逐点检查，维护工作量可能较大。 总线制系统：布线相对复杂，对线路质量要求较高。但由于具备地址识别与通信自检功能，故障定位更准确，便于系统管理与维护。 总结而言，两线制系统结构简单、成本低，适用于功能需求单一、规模较小的场所。总线制系统功能丰富、扩展灵活、管理方便，适用于中大型或功能需求较多的医养机构。选择时需根据实际护理需求、建设规模及预算综合确定。

系统的典型配置采用“主机+分机+传输网络”的架构。护士站主机是整个系统的大脑，通常配备大尺寸触摸屏，集成呼叫管理、信息显示、护理任务分配、视频通话等功能。主机需具备强大的数据处理能力，能同时处理多个病区的呼叫请求，并通过声光提示引导护士响应。病床分机是患者端的操作终端，应设计简洁、按键清晰、音量可调，支持紧急呼叫、常规呼叫、对讲、音乐播放甚至电视功能。对于重症或行动不便患者，可配置无线遥控器或拉绳式呼叫按钮。走廊显示屏安装于各病房门口或护士站对面，用于动态显示当前正在服务的房间号和呼叫类型，方便医护人员快速定位。此外，系统还需配备传输交换设备、电源模块及报警装置，确保信号稳定传输和断电应急。

在设备选型上，必须注重稳定性、抗干扰能力和易用性。主机软件应操作直观，支持多级权限管理；分机外壳需坚固耐用，易于清洁消毒，符合医疗环境要求。传输方式优先选择基于TCP/IP的数字化网络架构，不仅布线简洁、扩展性强，还能轻松实现与医院HIS、护理系统的信息联动，为智慧医院建设提供数据支持。科学的设备配置是系统发挥最大效能的基础，直接决定了医疗服务的响应速度与质量。

护理级别功能
以病情为主有特护一级、二级，三级，普通四种护理级别，并分别以红色，绿色，黄色，不亮等颜色区分
主机支持全病区广播。按下广播键后，可以通过内置麦克风进行语音广播，也可以播放预先录制的语音提示。
故障自检报警功能
当系统出现故障时主机显示窗口会给出数字显示并有声响提示。
线路短路故障报警，分机中的任何一个部件均采取隔离保护措施，发生故障均不影响整个系统正常使用。

四、日常维护
建议每周对设备进行简单清洁，用干布擦拭主机表面即可。每月检查一次各功能按键是否正常。如果发现设备运行异常，应及时联系技术人员处理，不要自行拆解。
五、使用注意事项
保持设备干燥，避免液体溅入
不要用力按压触摸屏
定期测试紧急呼叫功能
六、常见问题处理
如果遇到设备无响应的情况，可以先尝试重启电源。如果出现通话杂音，检查网络连接是否正常。对于持续性的故障，建议联系专业维修人员。

一、电源线的基本要求 电源线应符合国家或行业标准，如GB/T 50314-2015《智能建筑设计标准》，确保其电气性能和安全性能达标。医疗场所使用的电线电缆需具备医疗器械相关认证。 医用场所对电线的防火性能要求较高，电源线应选用耐火阻燃型电缆，以防止火灾时电线燃烧产生有毒气体或蔓延火势。 医用呼叫对讲系统通常与其他医疗设备共存，电源线应具备良好的抗电磁干扰能力，避免对其他设备造成干扰或受干扰。

二、电源线的选择依据 根据呼叫对讲系统的供电需求选择合适的电压等级。常见的医用呼叫对讲系统使用直流12V或24V供电，因此电源线需满足低压配电要求。计算系统总功率，选择能够承载所需电流的电源线截面积。例如： 对于12V系统，若电流为2A，则可选择1.0mm²或以上截面积的电源线。若电流较大（如超过5A），则需选择更大截面积的电源线，如1.5mm²或2.5mm²。 根据电源线的实际铺设距离选择适当的截面积。长距离铺设时，需考虑电压降问题，建议适当增大线缆截面积以减少电阻损失。考虑电源线的使用环境，如温度、湿度和化学腐蚀等因素。在潮湿或腐蚀性环境中，应选择具有防水和防腐蚀功能的电缆。

三、推荐电源线类型 铜芯电缆导电性能好，柔韧性高，适合医用呼叫对讲系统的低电压供电需求。 常见规格：BV（单芯硬线）、BVR（单芯软线）、RVV（多芯护套线）。 屏蔽电缆能有效防止电磁干扰，适用于对信号质量要求较高的场合。 推荐型号：RVVP带屏蔽层的多芯软线。 在重要区域，如手术室、ICU等应优先选用耐火电缆WDZN-BYJ，确保火灾情况下仍能维持供电。

四、电源线铺设注意事项 医用呼叫对讲系统的电源线应与强电线路（如照明、空调等）分开布线，避免强电干扰信号传输。电源线应穿金属管或PVC管进行保护，防止机械损伤和外部环境影响。系统电源线需可靠接地，确保用电安全并减少电磁干扰。在电源线上标注明确的标识，区分正负极及线路用途，便于后期维护。

五、医用呼叫对讲系统的电源线选择应综合考虑电压等级、电流负载、线路长度和环境条件等因素，同时注重电线的安全性和抗干扰能力。推荐选用铜芯电缆或屏蔽电缆，并确保其符合医用场所的防火和环保要求。通过科学选型和规范铺设，可以保障系统的稳定运行，为医疗场所提供可靠的通信支持。

走廊显示屏安装于医院走廊或者公共区域，确保其在公共场所的可视性，方便医护人员及时获取信息。此外，分线盒需要安装在走廊吊顶上方的墙壁上，以便于线路的整齐管理和故障的排查。为了增加工作效率，电话机被安置在护士办公桌上，便于护士与其他科室及患者家属进行沟通。

在整个系统安装过程中，必须确保所有设备和线路都符合医院的特定需求和安全标准。安装完成后，需要对系统进行彻底的测试和调试，以确保其在使用中的稳定性和可靠性。尤其是在一些大型医院，呼叫系统的集成问题显得格外重要。如果系统需要与医院的其他信息管理系统（如HIS）进行整合，技术人员还需考虑相应的接口和兼容性问题，以确保各系统之间的信息能够顺利传递和沟通。
综上所述，医用呼叫对讲系统的安装不仅仅是将硬件设备简单地放置于相应位置，更是一项系统化的工程，需要在设计、安装与调试的每一个环节都做到认真细致，才能确保该系统在日常医疗过程中发挥其重要作用，为患者和医护人员提供安全高效的沟通平台。

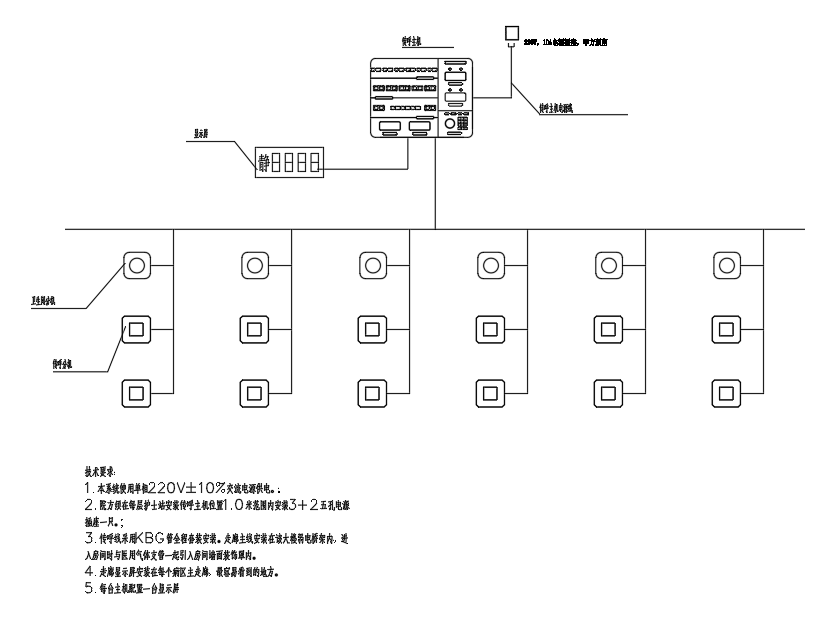

根据上图所示，接线需要使用铜芯截面积不小于0.4平方毫米的二芯电线，确保信号传输的稳定性和安全性。所有分机都并联在总线上，这种连接方式可以让系统更加灵活，但需要确保主机到分机的信号流经路径尽可能短，并且所有连接点都要采用焊接，以确保良好的接触。

另外，分机总线不能与电源线平行接线，以免干扰通话质量。为了保证接线质量，完成接线后还需要使用万用表电阻档来测试线路，确保不会短路。主机的接线过程需要仔细操作，包括取下主机后连接分机和显示插头，并插入电话和电源插座，最后再将电源插头插入220V市电。只有在主机数字窗口显示“8 8 8 ”约两秒后再显示“0”时，才表示主机工作正常。

在接线过程中，需要耐心细致地操作，确保医院的呼叫系统正常运转，为患者和医护人员提供便捷的通讯服务。

设置方法：主机接通电源后，显示为待机状态，此时按一下“设置”键，可使主机进入设置状态，此时主机显示为“001”或“01”，个位“1”处于闪烁状态，表示其处于号码选择状态，此时按“设置”键可依次使个位、十位、百位处于号码选择状态并呈现闪烁状。此时按“上翻”、“下翻”键可对处于闪烁状态的数字进行选择（0-9）。当选择好需要设置的号码时，如“111”，按动呼叫器上的按钮即可完成该呼叫器与主机号码“111”的设置，主机自动调至下一位“112”，可继续设置呼叫器。设置完呼叫器后按“复位”键使主机回到待机状态即完成号码设置。

参考现场床头高度、墙面是否贴瓷砖等因素，考虑设备带一般安装在1300-1500mm的高度，首先符合人体工学原理，使人使用舒适，符合人体使用习惯高度。
一般新建或新装修的医院都会将管道嵌入墙内，等墙面刷腻子后再安装医疗设备带；

普通混凝土或砖墙可采用膨胀栓或钢钉固定设备带；

泡沫轻体砖一般采用高密度多膨胀栓固定，背靠背房间也可采用对穿固定会更牢固；

墙面为轻钢龙骨石膏板的单面可用自攻丝龙骨固定或飞机膨胀螺栓固定，背靠背也可用对穿固定；

医疗设备带的宽度一般为200-270mm。无论使用哪种规格的设备带，安装高度应在1300mm左右。

设备带内需要安装分机呼叫线，以及设备带上开关、插座等所需的电源线，布线简单，性价比高。
